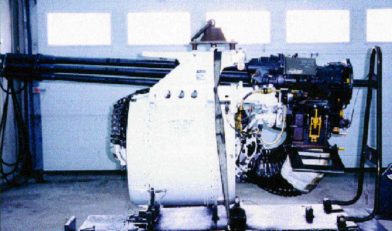

L'obus de 20 mm |
||||
| L'obus de 20mm comporte une amorce qui est initié électriquement par le canon M61A1. Ce canon de type " Gatling "du CF-188 peut tirer un maximum de 578 obus de calibre 20mm à une cadence de tir de 4000 ou 6000 balles par minute. Il est localisé dans le nez de l'avion derrière l'antenne du radar. |
|
|
||
|

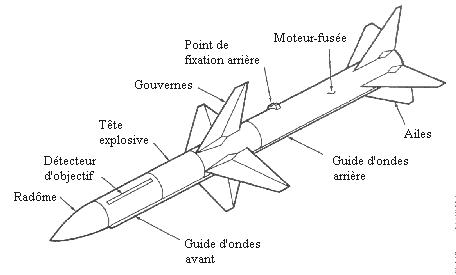

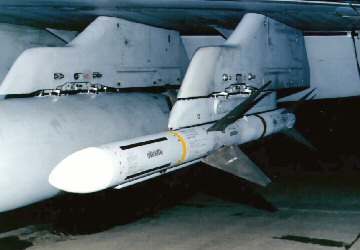

Missile AIM-7
(Sparrow) |
||||
| Le AIM-7 est un missile air/air supersonique qui est équipé d'un radar Doppler à impulsion d'autoguidage semi-actif et des gouvernes à commandes hydrauliques qui dirige et stabilisent le missile sur un cap proportionnel. Le missile est propulsé par un moteur-fusée à carburant solide et comporte une charge explosive. |
|
Longueur
:
145.2 pouces Poids : 510 livres Diamètre : 8 pouces Explosif : 35.40 livres de pbxn-3 Prix en 1996 : $423,728.42 Envergure d'aile : 31 pouces Envergure de gouverne: 40 pouces |
||
|

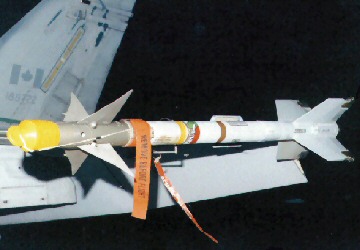

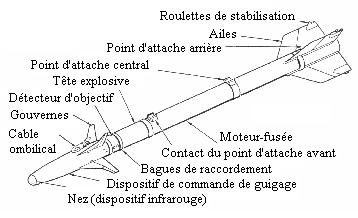

Missile AIM-9
(Sidewinder) |
||||
| Le AIM-9 est un missile air/air supersonique qui est équipé d'un système passif de détection d'objectif par infrarouge. Le missile est propulsé par un moteur-fusée à carburant solide et comporte une charge explosive. |
|
Longueur : 113 pouces Poids : 191 livres Diamètre : 5 pouces Explosif : 7.9 livres de pbxn-3 Prix en 1996 : $152,440.80 Envergure d'aile : 24.8 pouces Envergure de gouverne: 22.3 pouces | ||
|

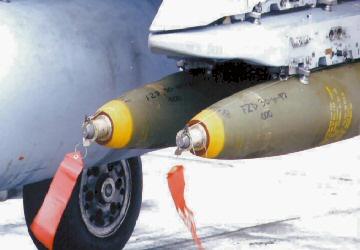

Bombe à usage
général MK-82 |
||||

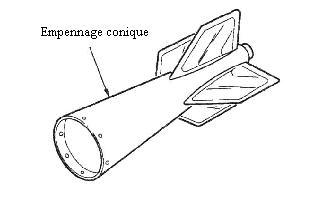

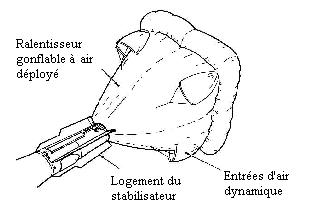

| La MK-82 est une bombe qui comprend une charge explosive et sert à produire un souffle, de la fragmentation et la formation d'un cratère profond. Celle-ci peut être utilisée en mode de chute ralenti en utilisant un ralentissement de type MK 15 ou un ralentisseur gonflable à air BSU-49/B. En mode ralenti on utilise un empennage conique DOD MAU-93/B. |
 |
Poids : 500 livres Diamètre : 10.8 pouces Explosif : 192 livres de tritonal Prix en 1996 : $2,631.98 | ||
|

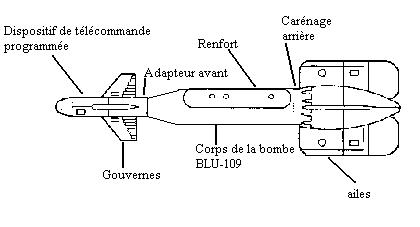

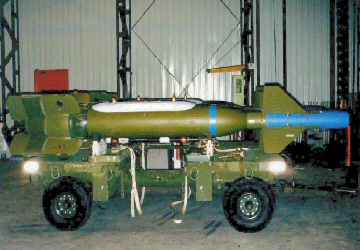

GBU-24(V)2/B |
||||
| La bombe guidée par laser GDU-24(V)2/B comprend 3 parties soit l'ordinateur de vol, le système de guidage et la partie explosive. Elle est utilisée essentiellement contre des fortifications, des sites radars et des abris. |
 |
Longueur : 169.69 pouces Poids : 2348.3 livres Diamètre : 18 pouces Explosif : 553 livres de H6 Prix en 1996 : $80,000 Envergure d'aile : 80.36 pouces | ||
|

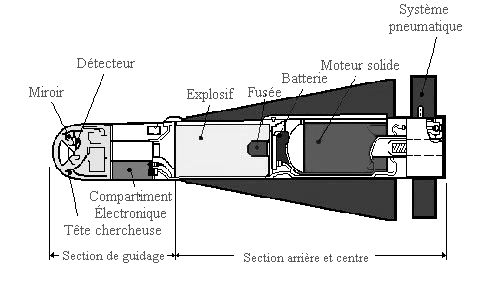

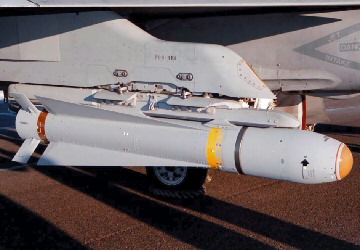

AGM-65G |
||||
| Le AGM-65G est un missile air/sol supersonique qui est équipé d'un système passif de détection d'objectif par infrarouge. Ce missile est propulsé par un moteur-fusée à carburant solide. Il est principalement utilisé contre des bateaux, véhicules blindés, sites radars et des petits bâtiments. Le détecteur infrarouge convertit l'infrarouge en signal électrique. Par la suite l'ordinateur change ce signal en image, ce qui permet au pilote d'identifier et de saisir sa cible. |
 |
Longueur : 97.7 pouces Poids : 685 livres Diamètre : 12 pouces Explosif : 80 livres Prix en 1996 : $337,696.39 Envergure d'aile : 28.5 pouces | ||
|

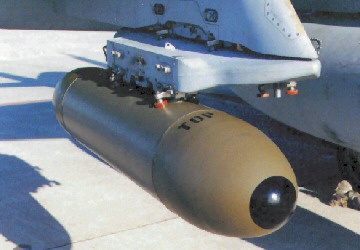

Lance-roquettes LAU-5003 |
||||
| Le LAU-5003 est un lance-roquettes qui peut transporter et lance un maximum de 19 roquettes de type CRV-7. Un sélecteur de mode permet un tir de roquettes coup sur coup et rafale. Il est non réutilisable. |
 |
Longueur : 56.75 pouces Capacité : 19 roquettes de 2.75 pouces Diamètre : 15.75 pouces Prix en 1996 : $2,618.74 (sans les roquettes) | ||
|

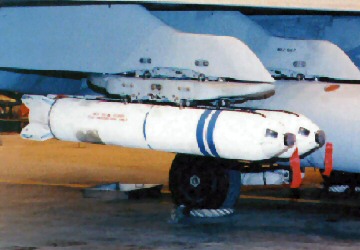

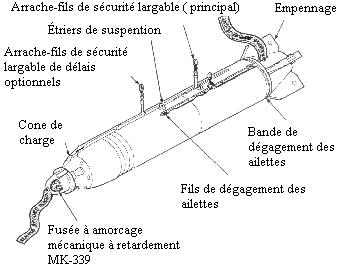

Bombe en
grappe MK-20 |
||||
| La MK-20 est une bombe conventionnelle anti-char doté d’une protection thermique qui contient 247 minibombes MK 118. Elle sert à libérer, après son largage, ses minibombes sur une grande surface. Elle est utilisée contre les véhicules blindés, les matériaux légers et le personnel. |
 |
Longueur : 92 pouces Poids : 491 livres Diamètre : 13.2 pouces | ||
| Note: Les informations et photos de cette page ont été acquise et peuvent être accessibles pendant les spectacles aériens qu'effectuent les Forces Canadienne. Tous les prix étaient véridiques en 1996. | ||||
